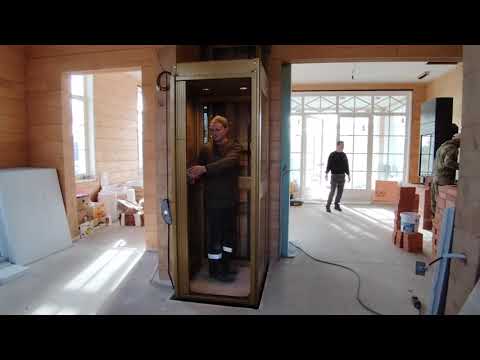

Лифт из цокольного этажа на первый этаж в деревянном загородном доме

Основные технические параметры:
1. Внешние габариты устройства, мм.:
Ширина х Глубина х Высота 860* х 1260* х 6760*
2. Масса оборудования ПГП с противовесом (без шахты), кг.: 1400*
3. Высота подъёма (кабины), мм.: 3100**
4. Высота последней остановки, не менее мм.: 3560**
5. Кабина:
Внутренние габариты: ширина (Ш) х глубина (Г) х высота (В), не менее, мм. 800* х 800* х 2100*
Габариты входного проема «в свету»: ширина (Ш) х высота (В), не менее, мм. 800* х 2100*
6. Количество автоматических остановок: 2
7. Приямок до мм.: 200*
8. Пост управления в кабине, шт.: индивидуальный дизайн
Кнопочные вызывные посты на этажах, шт.: 2
9. Устройство управления:
Микропроцессорное с обеспечением плавного пуска и остановки Контроллер + частотный преобразователь.

Напряжение питания щита управления 380 В, 50 Гц*
10. Устройства безопасности:
Тяговые канаты, шт.: 4
Аварийные концевые выключатели (переспуска - переподъема) Да
Датчик слабины и(или) обрыва каната Да
Устройство контроля веса Да
Лифтовой ловитель кабины с приводом от ограничителя скорости передвижения кабины двухстороннего действия, плавного торможения
Датчик срабатывания ловителя Да
Инфракрасный датчик контроля безопасности дверного проёма Да
Ограничитель скорости передвижения кабины Да
Буфер кабины (резиновый) Да
11. Грузоподъёмность, нетто, кг 250*
12. Привод
Мощность, до кВт: 2.2*
Скорость подъёма-спуска, номинальная, до м/сек.: 0.3*
13. Кабина
Покрытие каркаса кабины «под отделку» ТЛПК Золото
Покрытие потолка кабины ТЛПК Золото
Вызывной пост Согласовывается дополнительно
LED освещение кабины 4 точки «тёплый» цвет
Пол Согласовывается дополнительно
* - уточняется при изготовлении;
**- размеры, предоставленные Заказчиком.

Краткое описание работы подъёмника:

ПГП устанавливается в проём перекрытия к несущей стене.
Кабина ПГП перемещается в лифтовых тавровых направляющих при помощи скользящих опор по вертикальной мачте.
Для уравновешивания веса кабины и номинального груза, в конструкции используется «противовес». Подвес кабины выполнен на четырёх независимых несущих канатах. Для обеспечения безопасности кабина оборудуется лифтовым ловителем плавного торможения, двойного действия (верх-вниз), приводимым в действие от ограничителя превышения заданной скорости передвижения. Движение осуществляется с плавным разгоном и плавной остановкой кабины. В качестве механизма подъёма используется лифтовая лебёдка на базе мотор-редуктора. Кабина оборудована инфракрасным датчиком безопасности контроля дверного проёма.
Управление:
Шкаф управления ПГП изготавливается на базе микропроцессорных модулей и собирается из высококачественных и надежных комплектующих.
Вызов ПГП осуществляется с помощью вызывных постов на этажах с цифровым табло. Вызов кабины производятся с любого этажа. В кабине для управления ПГП используется всего одна миниатюрная кнопка, место установки которой согласовывается дополнительно.
Шкаф управления ПГП должен располагаться в отапливаемом помещении с температурой окружающего воздуха не ниже +5ºС и не выше +40ºС как можно ближе к месту установки привода ПГП.
Необходимые меры безопасности, не оговоренные данным соглашением, требуемые при эксплуатации данного ПГП, Заказчик выполняет самостоятельно, либо Исполнитель по дополнительному соглашению.
