Одноэтажный дом с мансардными цокольным этажом.
Общая площадь - 300 м.
Жилая площадь – 116 м.
Газобетон 300/625/250мм.
Перекрытия – плиты ПК.
Отделка- кирпич.
Фундамент –свайно-ленточный.
Высота потолков –3 м.

Содержание проекта:

1. Ведомость чертежей основного комплекта АР.
2. Общие указания к проекту (Лист 1).
3. Общие указания к проекту (Лист 2).
4. Визуализация (Вид 1)
5. Визуализация (Вид 2)
6 . Технические показатели.
7. Фасад в осях 1- 5 ; Фасад в осях А-Г
8. Фасад в осях 5 -1 ; Фасад в осях Г-А.
9 . Разрез А1-А1.
10. Разрез А2-А2.
11. План фундамента.
12. План цокольного этажа.
13. План перекрытия на отм. 0,000 мм.
14. Кладочный план 1-го этажа.
15. Отделочный план 1-го этажа; Экспликация помещений.
16. План перекрытия на отм. +3,350 мм.
17. Кладочный план мансардного этажа.
18. Отделочный план мансардного этажа; Экспликация помещений.
19. План стропильной системы. (Лист 1)
20. План кровли. (Лист 1)
21. План стропильной системы. (Лист 2)
22. План кровли. (Лист 2)
23. Конструктивные решения. Лист 1.
24. Конструктивные решения. Лист 2.
25. Конструктивные решения. Лист 3.

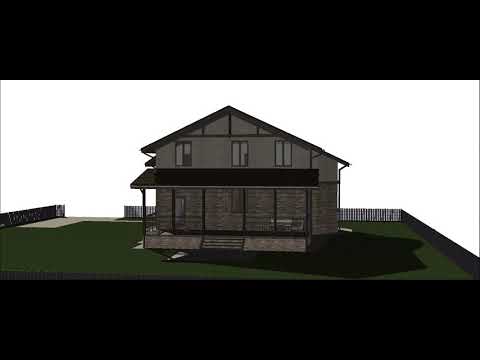

26. 3D Визуализация дома 1.
27. 3D Визуализация дома 2.
28. 3D Визуализация дома 3.
